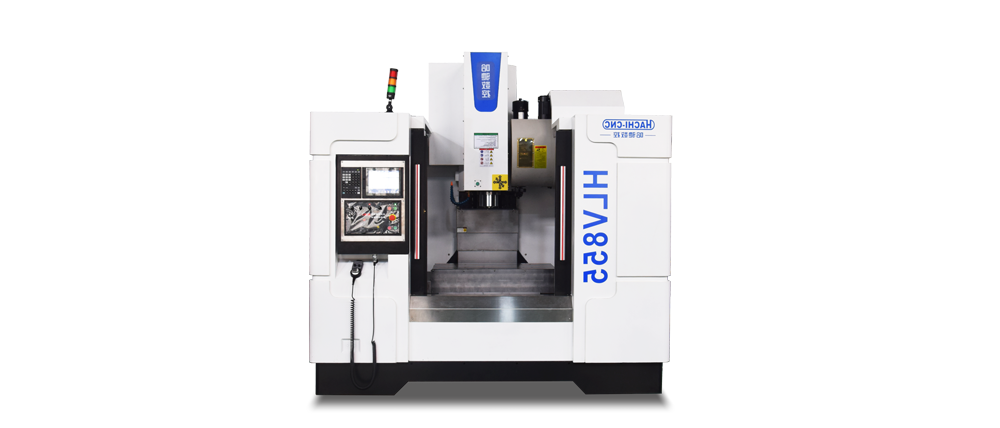

HLV855 | 立式加工中心
(HPE系列)

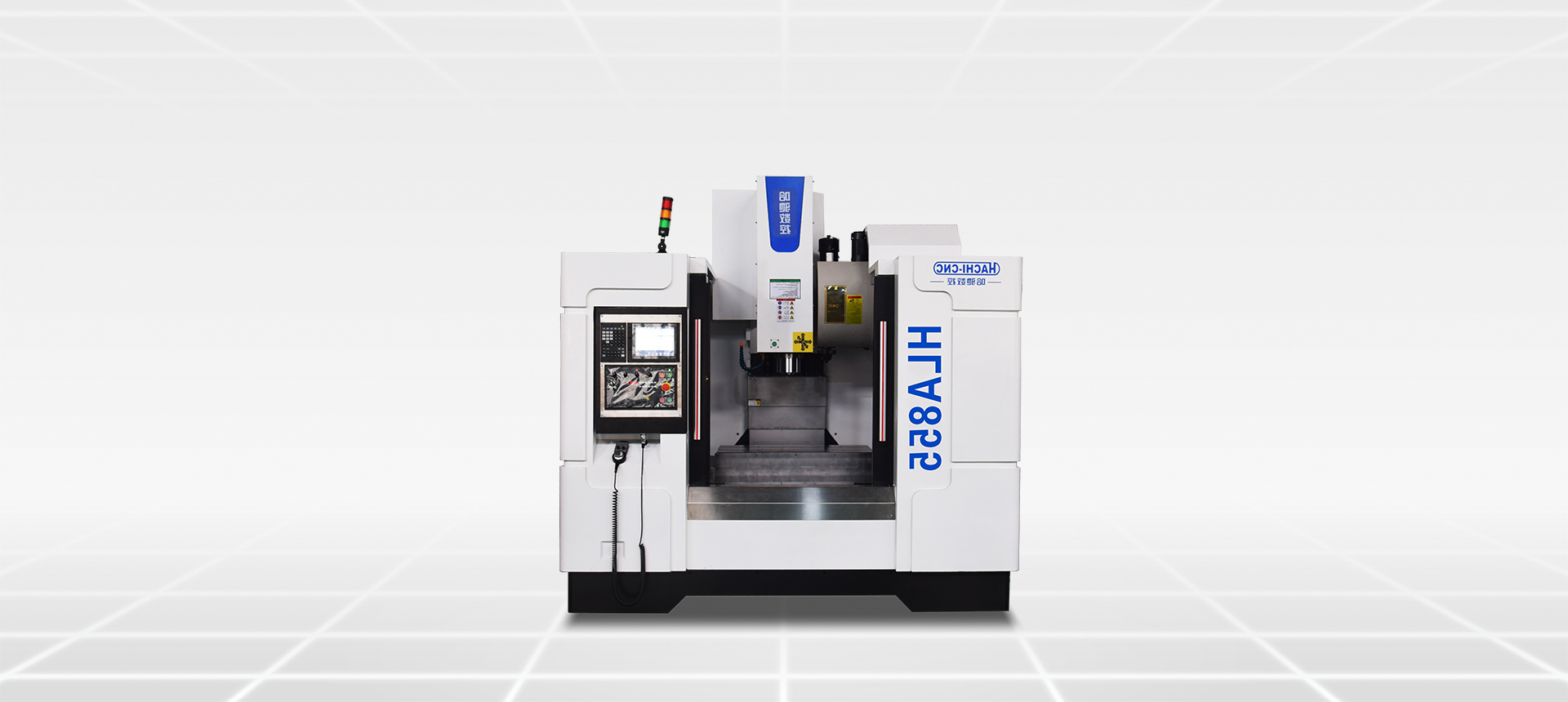

HLA
产品展示/下载
产品参数
  • 机械产品简介:本机械产品集铣削、成孔和攻丝为混合式的柜式制作平面成型磨床的。

  • 标准配置筒介:整个机械空间结构为三维图变径升级优化ꦍ制造,调低了设备主轴强大车削时的晃动、使设备主轴钢铁的坚韧性更快,三轴适用原装美国国外C3级40#丝杆协调原装美国国外的轴承与高可靠性强,精密模具度模具卡紧螺正设备主轴的行驶可靠性强,精密模具度,适用原装美国国外P级45#精密模具模具滚柱导轨, 保🐼障设备主轴的制造钢铁的坚韧性。

  • 用途前沿技术:航空产业,轿车器件,机械制造前沿技术的中的件代加工。


激光焊接床身 HLV855

HLV 系类产品参数 HLV Series Technical Parameter Table



项目单位参数
行程X轴mm800
Y轴mm550
Z轴mm550
主轴鼻端到工作台端面距离mm120-670
移动快移速度X/Y/Zm/min484836
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.0050.0050.005
重复定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
主轴规格
BT40
伺服控制器耗油率三轴伺服马达功率X/Y/ZKW2.02.03.0
主轴伺服马达功率KW7.5/15

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
机械规格操作系统
FANUC/MITSUBISHI
占地面积mm³约2400*2850*2820
整机重量KG约5000


焊接生产床身 HLV1160

HLV 系运作 HLV Series Technical Parameter Table



项目单位参数
行程X轴mm1100
Y轴mm600
Z轴mm600
主轴鼻端到工作台端面距离mm120-720
移动快移速度X/Y/Zm/min484836
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.0050.0050.005
重复定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
主轴规格
BT40
电机驱动器效率三轴伺服马达功率X/Y/ZKW3.03.03.0
主轴伺服马达功率KW11/18.5

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
机械规格操作系统
FANUC/MITSUBISHI
占地面积mm³约3300*2620*3100
整机重量KG约7200



×
