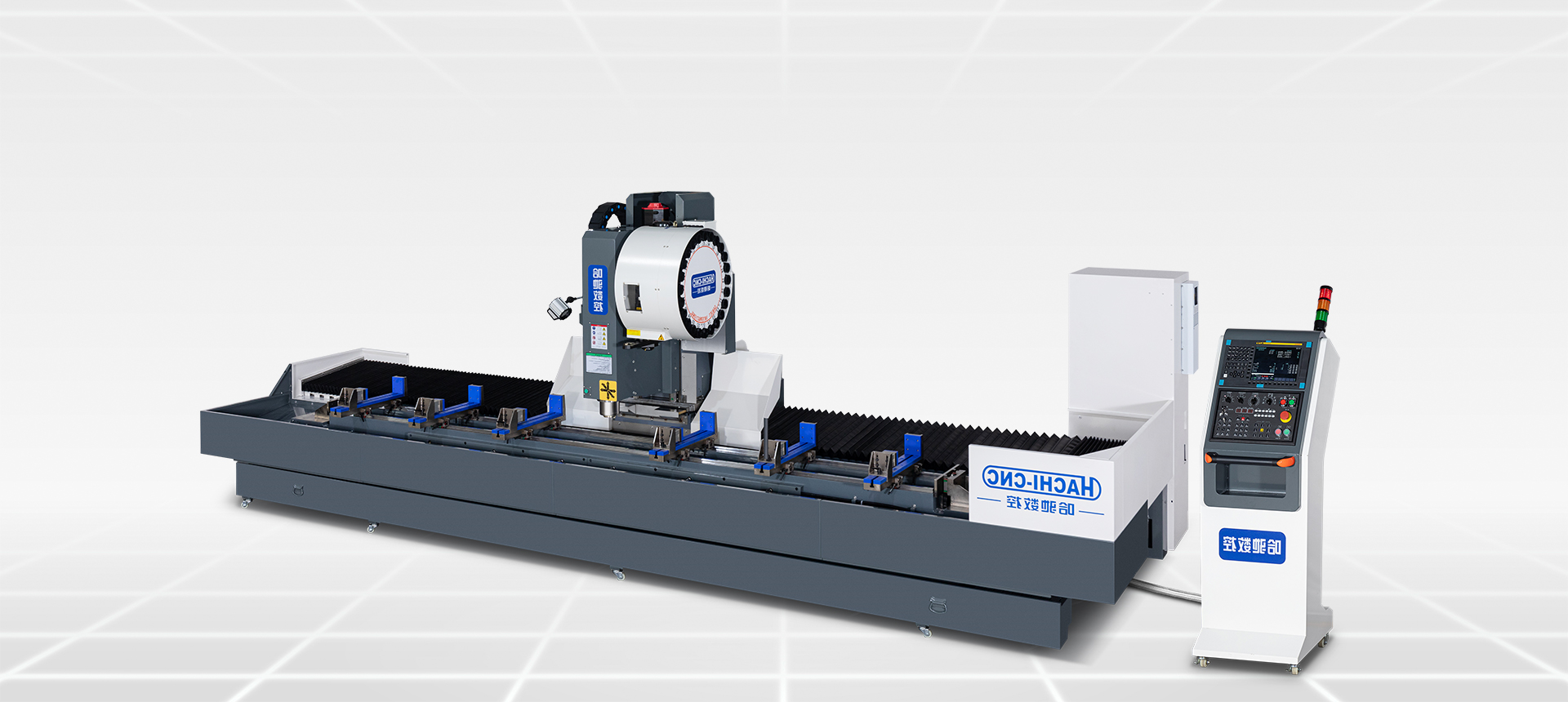

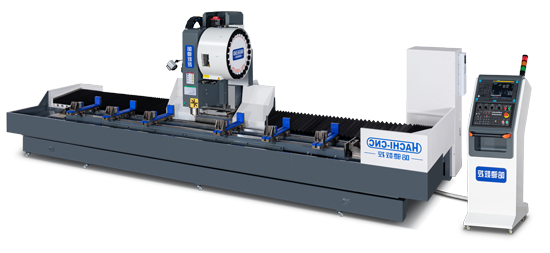

线轨工作台BT40型材加工中心（HVX系列）

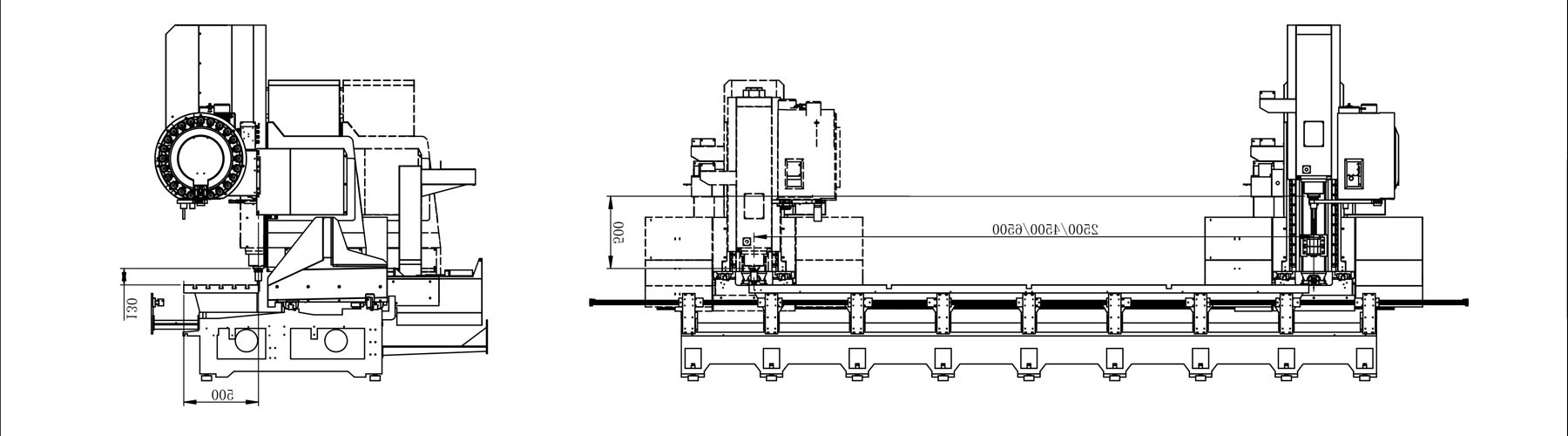

HVX线架图

产品参数

  • 设备介绍：本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心。

  • 适适用断桥铝铝型材：适用各项材质、铝铝型材、铜轻合金材料与非轻合金材料等断桥铝铝型材的精加工。

  • 设置简约介绍：应用120mm直劲的BT🤡40主轴电机，进口量高档调整体系，简约化框架规划，有利的操作。

  • 选用业务领域：断桥窗石材幕墙、智慧家饰、轻铝架构铝型材激光加工等。


焊接加工架床身 HVX2500 / HVX4500 / HVX6500

HVX 全系列主要参数 HVX Series Technical Parameter Table



项目单位参数
行程X轴mm2500/4500/6500
Y轴mm500
Z轴mm500
主轴鼻端到工作台端面距离mm130
夹具装夹范围（长*宽）mm0-420
最大台荷重KG3000
夹具T型槽宽度mm15
夹具数量（可选）个6
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.030.010.01
重复定位精度X/Y/Zmm±0.01/500±0.008/500±0.008/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
刀把规格
BT40
系列伺服功效三轴伺服马达功率X/Y/ZKW3.03.03.0
主轴伺服马达功率KW11/18.5

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量把24
换刀时间（刀对刀）sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25（380V、50HZ）
气源Mpa0.6-0.9
机械规格操作系统
FANUC
机床高度（Z轴正极限）mm约2650
机床宽度（Y轴负极限）mm约2650
整机长度mm约5000-9000
占地面积mm²约5000-9000*2650
整机重量KG约5000-8000



×
