产品参数

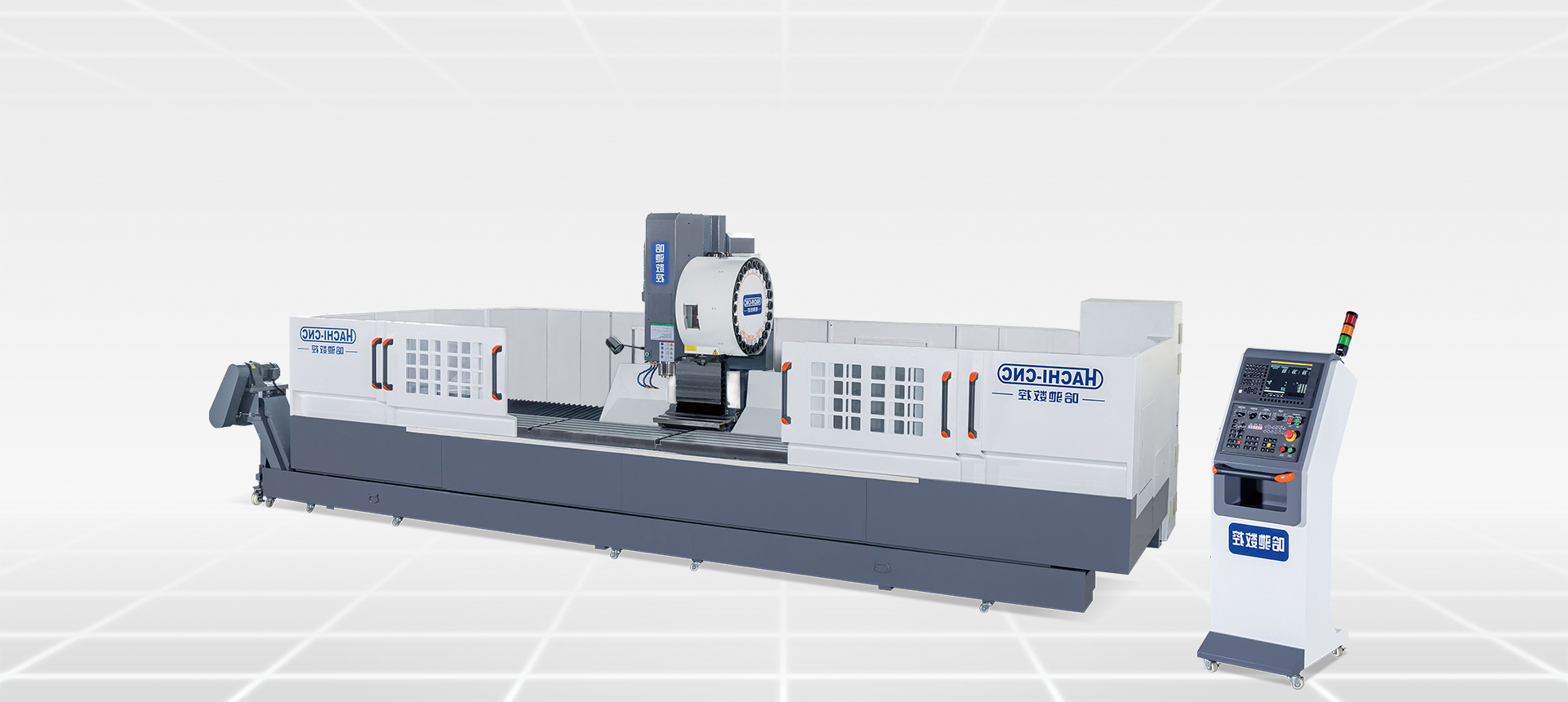

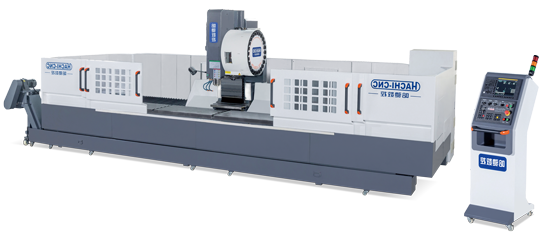

电弧焊接架床身 HGB2500 / HGB4500 / HGB6500
HGB 系统数据 HGB Series Technical Parameter Table
| 项目 | 单位 | 参数 |
| 行程 | X轴 | mm | 2500/4500/6500（可定制其他长度） |
| Y轴 | mm | 600 |
| Z轴 | mm | 600 |
| 主轴鼻端到工作台端面距离 | mm | 170 |
| 移动 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.02 | 0.02 |
| 重复定位精度X/Y/Z | mm | 0.02 | 0.02 | 0.02 |
| 主轴 | 最高转速 | rpm | 12000 |
| 主轴孔 |
| 锥度7/24 锥度NO.40 |
| 刀把规格 |
| BT40 |
| 伺服控制器电率 | 三轴伺服马达 | 功率X/Y/Z | KW | 3.0 | 3.0 | 3.0 |
| 主轴伺服马达 | 功率 | KW | 11 |
| 项目 | 单位 | 参数 |
| 刀库 | 刀库形式 |
| 圆盘式 |
| 刀柄规格 |
| BT40 |
| 刀具数量 | 把 | 24 |
| 换刀时间（刀对刀） | sec | 1.8 |
| 拉钉形式 |
| 45° |
| 润滑冷却 | 润滑系统 |
| 自动导轨油润滑装置 |
| 冷却系统 |
| 喷水式切削冷却系统 |
| 动力 | 电力 | KVA | 25（380V、50HZ） |
| 气源 | Mpa | 0.6-0.9 |
| 机械规格 | 操作系统 |
| FANUC/MITSUBISHI |
| 机床高度（Z轴正极限） | mm | 约3050 |
| 机床宽度（Y轴负极限） | mm | 约3050 |
| 整机长度 | mm | 约6600-10550 |
| 占地面积 | mm² | 约6600-10550*3050 |
| 整机重量 | KG | 约9500-17000 |
