经典BT40型材加工中心(HC系列)
HC线架图
产品参数
  • 设施设备介绍书:本设施设备是集铣削、切槽⛄、攻牙为三合一的手动化塑料型断桥铝型钢制造中央,采中用制造不同长宽高的铜、铝、铝镁合金断桥铝型钢与醇厚铝断桥铝型钢制造。

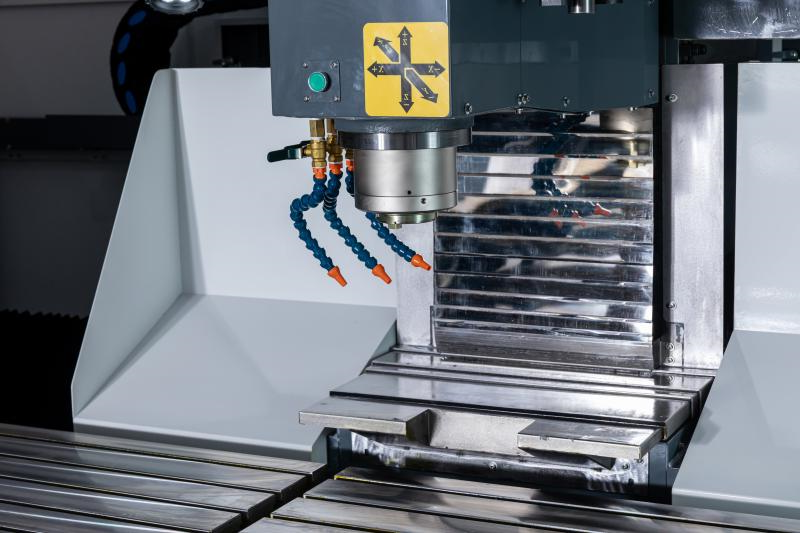

  • 手机调试间介:应♍用150mm𒅌孔径的BT40设备主轴锥孔;手机调试高钢性德国量滚柱线轨;德国量中高端控住软件系统;大工作功率台达伺服马达马达。

  • 应用域域:路轨𝓡交通网、新清洁能源汽车的元器件、波形模组导轨、联系物品、大家电铝和金元器件,精致断桥铝门窗、外墙干挂石材塑钢型材工作等。

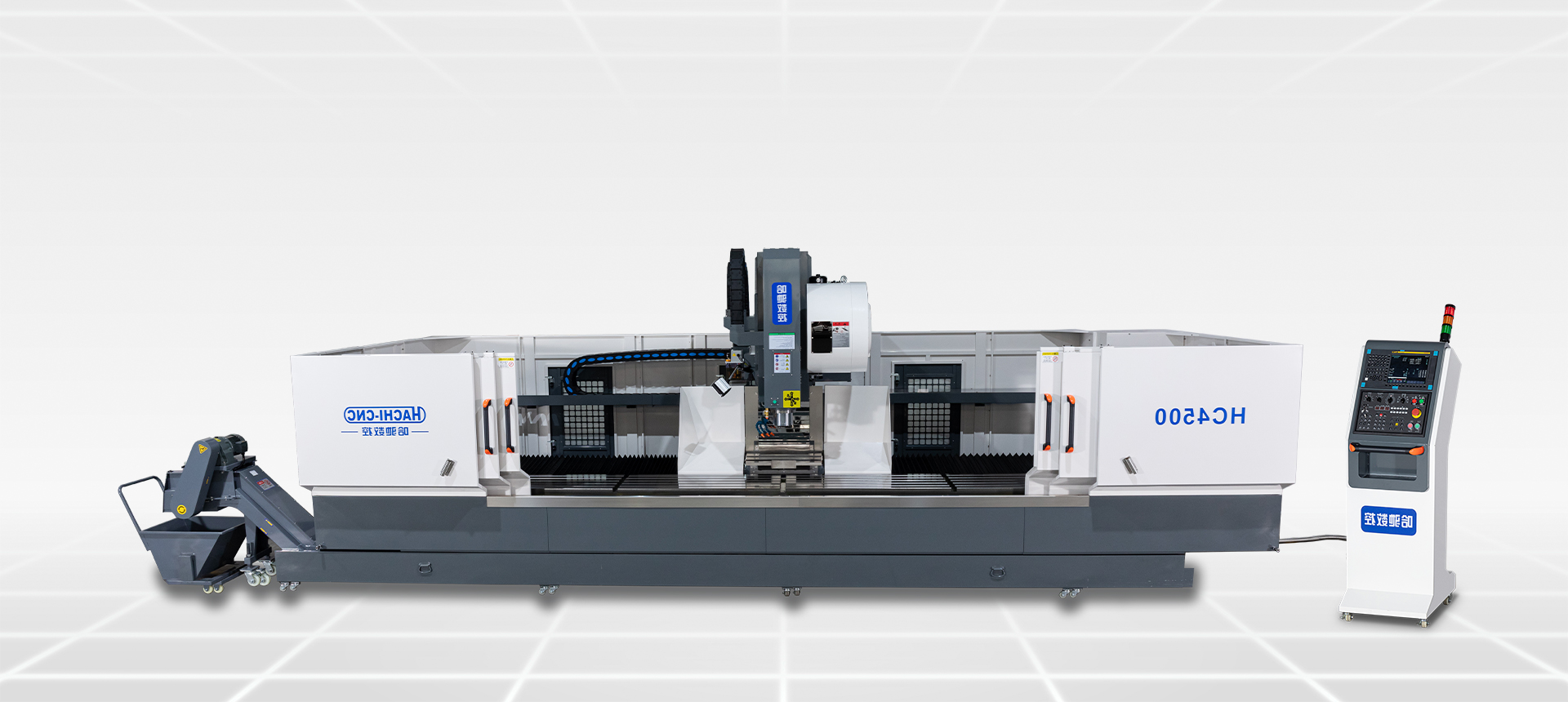

补焊架床身 HC4500 / HC6500

HC 系列的技术参数 HC Series Technical Parameter Table

项目单位参数
行程X轴mm4500/6500(可定制其他长度)
Y轴mm550
Z轴mm700
主轴鼻端到工作台端面距离mm150
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.010.01
重复定位精度X/Y/Zmm±0.01/500±0.008/500±0.008/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
刀把规格
BT40
步进驱动器马力三轴伺服马达功率X/Y/ZKW3.03.03.0
主轴伺服马达功率KW11/18.5

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
换刀时间(刀对刀)sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3100
机床宽度(Y轴负极限)mm约2900
整机长度mm约8400-11000
占地面积mm²约8400-11000*2900
整机重量KG约12000-15000
×
