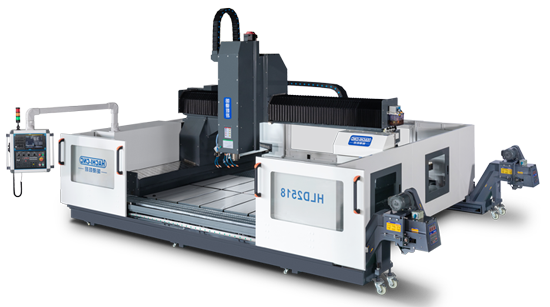

高速龙门加工中心(HLD系列)
(新能源汽车部件加工专用机型-HLD2518)
HLD2518-画册行程图示-2
产品参数
  • 仪器介召:本仪器集铣削、钻孔设备、攻牙为一身的自己化结合型龙门工艺中心的,适用多种尺寸铜、铝和非合金金属的断桥铝型材、产品工艺🌞。

  • 配值介简:操作120mm网套直径的♏BT40夹头,美国进口高端品牌数控车床操作系统,搭配半自动排屑机。

  • 选用这个领域:新绿色能源汽车的電池拖盘、装饰板材类手工加工、滑槽客运等。

  • 优势详述:新能源各类汽车资源各类汽车机件生产制造专用箱,生产制造组件的范围大,生产🌼制造准确性好、加更快,单双排屑机设ꦑ置有助于排屑。


HLD 2518 产品性能指ꩵ标 HLD 2518 Series Techni📖cal Parameter Table

项目单位参数
行程X轴mm2500
Y轴mm1800
Z轴mm600
主轴鼻端到工作台端面距离mm150
移动快移速度X/Y/Zm/min505030
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.030.02
重复定位精度X/Y/Zmm0.030.030.02
主轴最高转速rpm12000
主轴孔锥度7/24 锥度NO.40
主轴规格
BT40
步进驱动器电率三轴伺服马达功率X/Y/ZKW3.0+3.03.03.0
主轴伺服马达功率KW7.5/15
项目单位参数
刀库刀库形式圆盘式
刀柄规格BT40
刀具数量24
换刀时间(刀对刀)sec6
拉钉形式45°
润滑冷却润滑系统自动导轨油润滑装置
冷却系统喷雾式/喷水式切削冷却系统
动力电力KVA25(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3000
机床宽度(Y轴负极限)mm约5200
整机长度mm约4800+1000
占地面积mm²约4800+1000*5200
整机重量KG约10500
×
