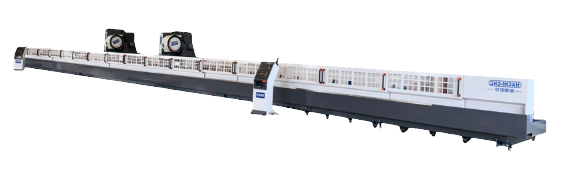

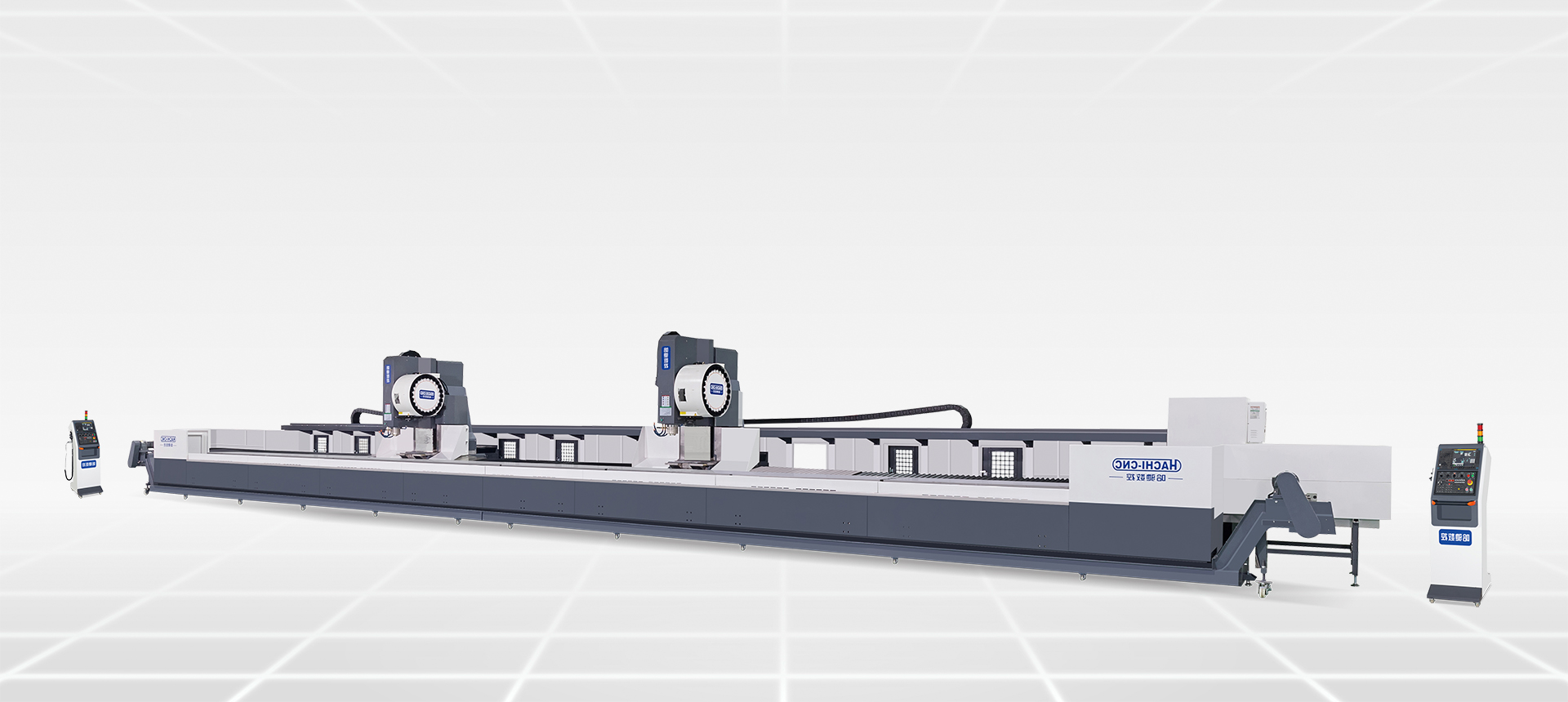

X轴超长双机头型材加工中心(HGE-C2WS系列)
X轴超长双机头型材加工中心
HGE-C2WS
产品参数
  • 设备介绍:本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心。

  • 可用铝铝合金:可用做加工生产工艺多种很长度的铝铝铝合金加工生产工艺。

  • 手机配制详细资料:手机配制双设🔯备主轴、双动柱、双工作柜,进口清关高品质把控好软件系统,可以配自然排屑机。

  • 应运层面:新发热能源型钢材粗加工、发展轨道出行等。

  • 优势特点概要:大滚柱线轨, 刚性轨道超強。显卡配置大内直径精细丝杆,Y轴/Z轴巨型行程英文(Y轴5♏50-800mm/Z轴55ꦿ0-700mm)。


HGE-C2🌟WS 系列的性能参数 HGE-C2WS Series Technical Parameter Table


项目单位参数
行程X轴mm8000/30000
Y轴mm550-800
Z轴mm550-700
主轴鼻端到工作台端面距离mm130/150
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm±0.05±0.01±0.01
重复定位精度X/Y/Zmm±0.05/500±0.008/500±0.008/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
刀把规格
BT40
台达伺服电机马力三轴伺服马达功率X/Y/Zmm3.03.03.0
主轴伺服马达功率KW11/18.5

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
换刀时间(刀对刀)sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3100
机床宽度(Y轴负极限)mm约3000
整机长度mm约12500-37000
占地面积mm²约12500-37000*3000
整机重量KG约19000-38000
×
