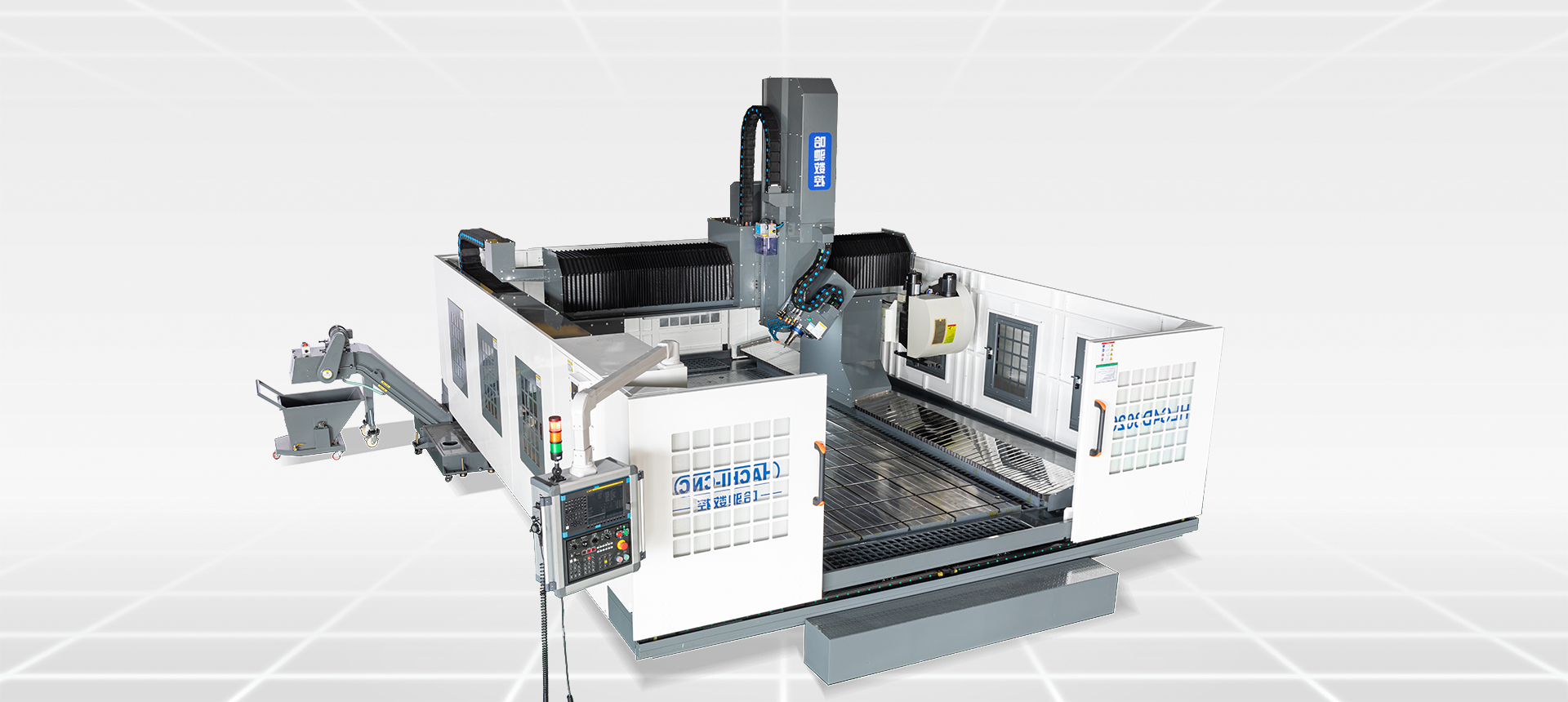

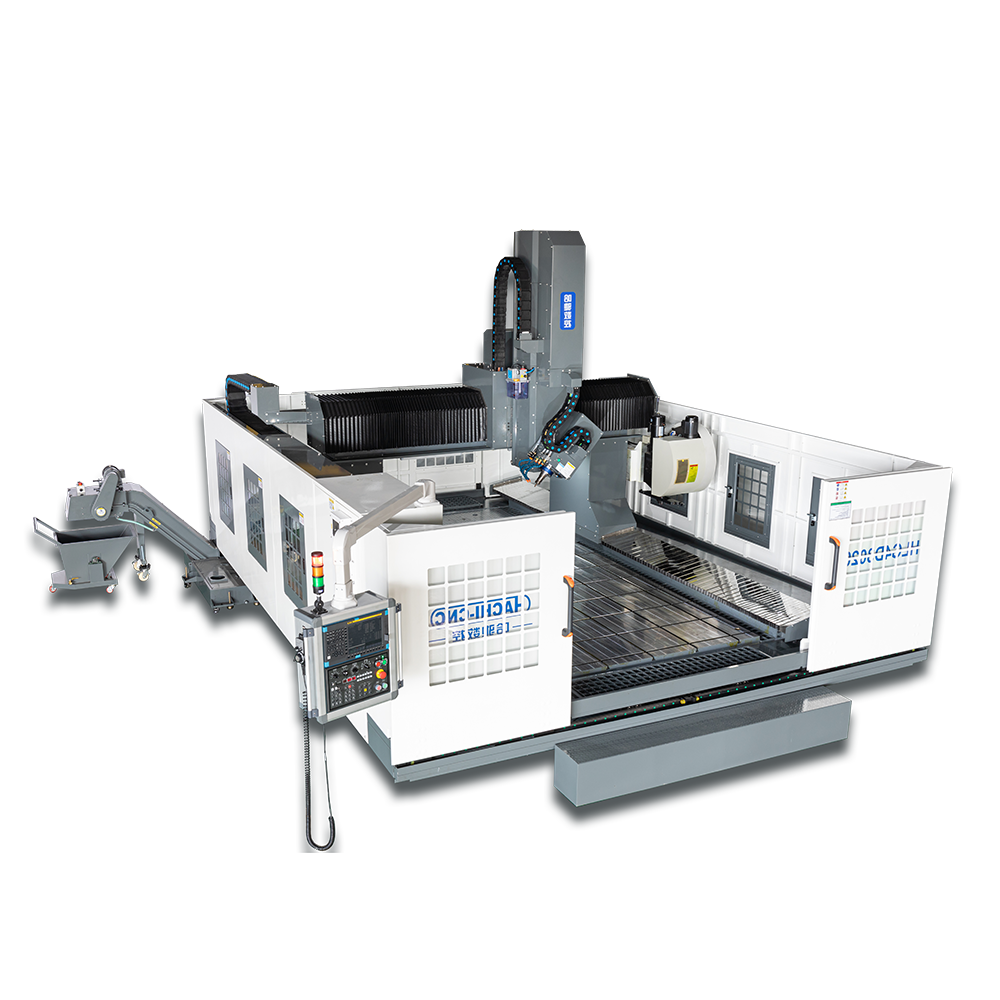

四轴龙门加工中心(HLG4D系列)
HLG4D
产品展示/下载
产品参数
  • 机了解:滤油机器一台集转孔、攻牙、铣削为内置式的CNC四轴龙门处理服务中心,选使用ܫ在💎各种类型钢、铝、铜等金属件制与铝铁件制的处理。

  • 选配简单介绍:进行外🌌径150/155mm的BBT40电主轴电机,进口的高性价比专业化数铣设备,配带全自动排屑机。

  • 应用领域:广泛应用于航天工业、汽车配件(汽车保险杠、新ꦓ能源汽车电池托盘)、板材类加工、轨道交通等,以及各种异形曲面工件加工。

  • 优点和缺点分析:得到B轴扭动功能模块,扭动方向角±90°,手工加工的精密度提高。


HLG4D 系列参数 HLG4D Series Technical Parameter Table

项目单位参数
行程X轴mm3000
Y轴mm2000
Z轴mm800
主轴鼻端到工作台端面距离mm100
中国移动快移速度快X/Y/Zm/min505030
切削进给mm/min150001500015000
精度位置精确(全线)X/Y/Zmm0.030.030.02
重复定位精度X/Y/Zm/min±0.03/500±0.03/500±0.02/500
B轴分割精度sec10
重复精度sec4
旋转角度
±90°
电夹头主轴旋转rpm16000/20000
主轴锥孔
BBT40标准锥度
主轴功率KW16/11
系列伺服瓦数三轴伺服马达X/Y/Z
KW3.0+3.03.03.0

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BBT40
刀具数量24
换到时间(刀对刀)sec1.8s
拉钉形式
45°
润滑冷却塔润滑系统
自然导轨油保养传动装置
冷却系统
水喷+喷雾器铣削空气冷却设备
动力电力KVA40(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3800
数控加工中心横向(Y轴正极致)mm约4600+1300
整机长度mm小于0.5G
占地面积mm²6200+700*4600+1300
整机重量KG约14500


×
