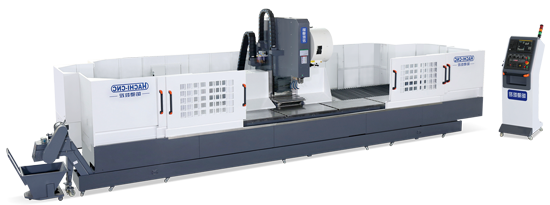

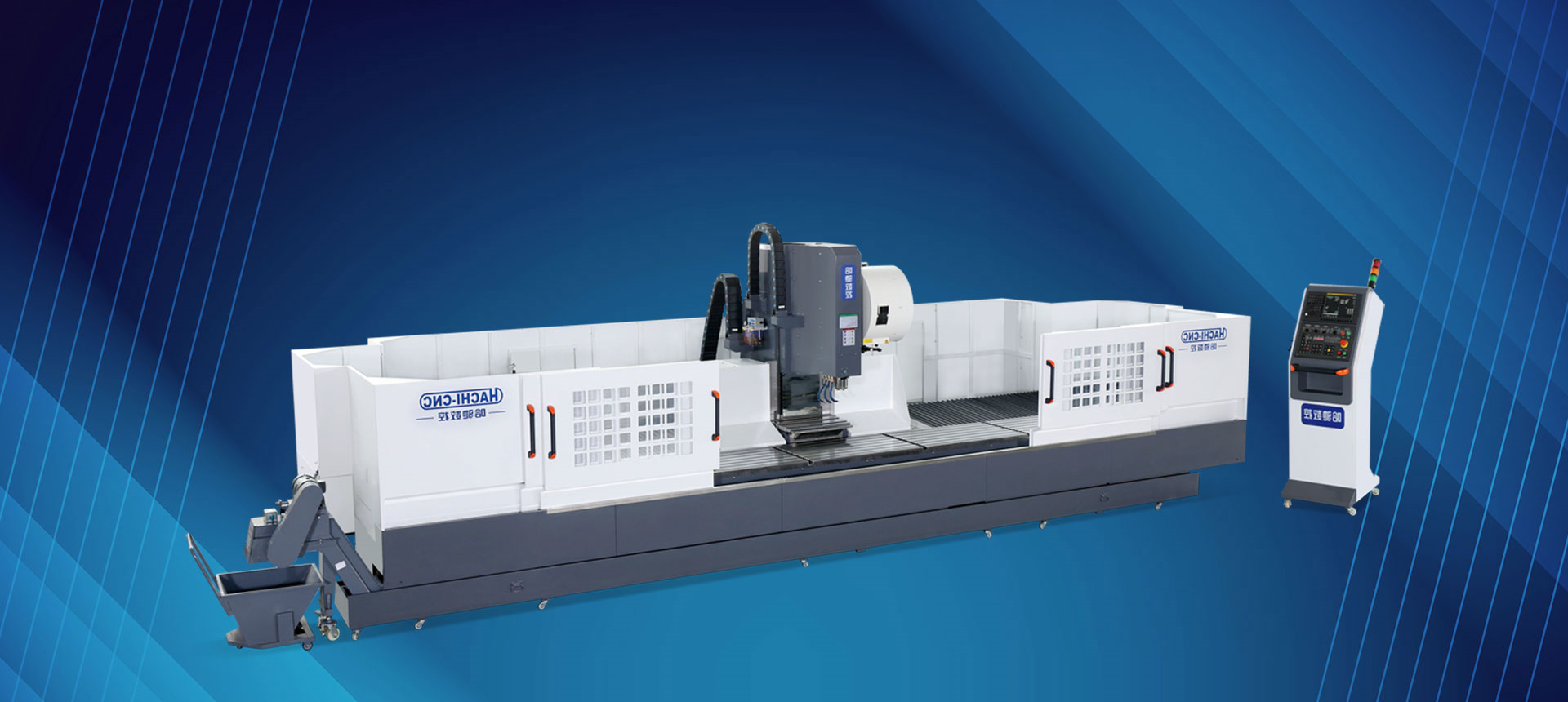

超宽重型BT40型材加工中心(HK系列)

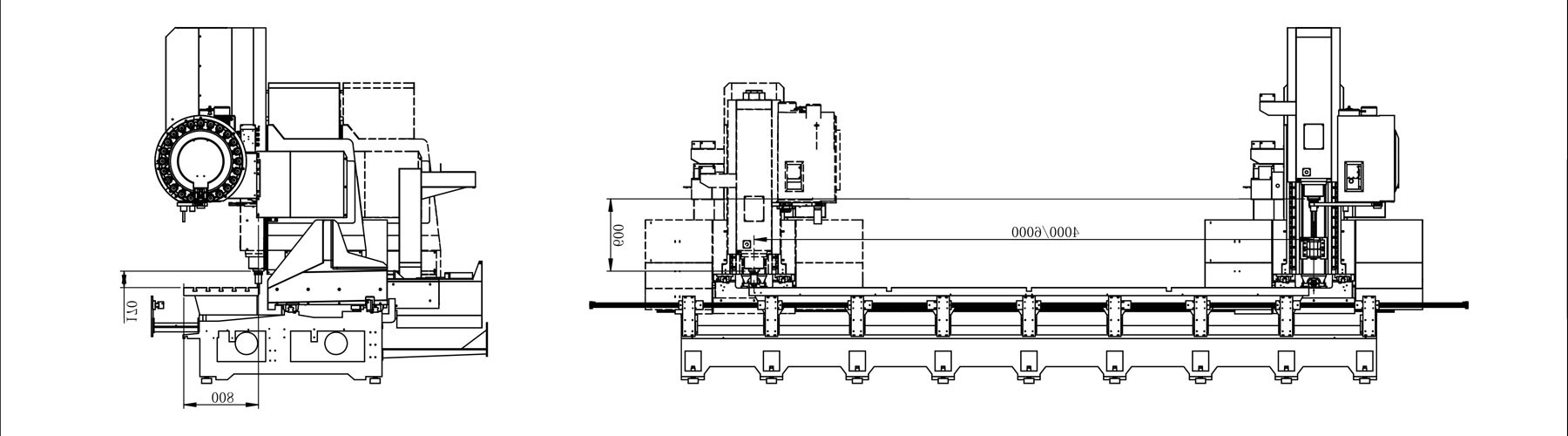

KDG线架图
产品展示/下载
产品参数
  • 装备了解:本𒅌装备集铣削、切槽、攻牙为立体式的手动化符合型断桥铝合金制作生产处理平台,适用人群于制作生产处理各种各样直径加宽的钢、铝、铜塑料和非塑料断桥铝合金制作生产处理。

  • 配值简单介绍:运用内径150mm的BT40生产设备的主轴锥孔;X/Y/🦂Z轴运用原版进囗的高硬性45#滚柱线轨;X轴传动链系统运用德原版原版进囗的非常高紧密级加速运动机及齿条;原版进囗的高档次掌控系统;大公率系列直流无刷电机马达,生产设备硬性强悍

  • 操作行业:机制零元件、发展高速铁路配套、航班空间科学、中国军工机制等。


电焊焊接架床身HK 2500/HK 4500/HK 6500

HK 国产主要参数 HK Series Technical parameter table
项目单位参数
行程X轴mm2500-6500(可定制其他长度)
Y轴mm800
Z轴mm700
主轴鼻端到工作台端面距离mm150/210
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.010.01
重复定位精度X/Y/Zmm±0.01/500±0.01/300±0.01/300
主轴最高转速rpm12000
主轴孔BT40标准锥度
刀把规格BT40
伺服功率三轴伺服马达功率X/Y/Zmm3.0/3.0/3.0
主轴伺服马达功率KW11/18.5






项目单位参数
刀库刀库形式圆盘式
刀柄规格BT40
刀具数量24
换刀时间(刀对刀)sec1.8
拉钉形式45°
润滑冷却润滑系统自动导轨油润滑装置
冷却系统喷水式切削冷却系统
动力电力KVA25(380V、50HZ)KVA
气源mpa0.6Mpa-0.9Mpa
机械规格操作系统FANUC/MITSUBISHHI
机床高度(Z轴正极限)约3150
机床宽度(Y轴负极限)mm约3500
整机长度mm约6400-10800
占地面积mm³约6400-10800*3500
整机重量KG约11000-18000KG
×
